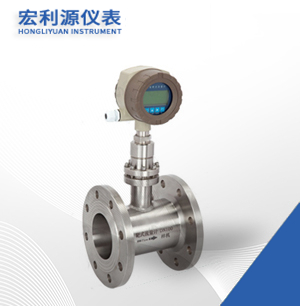

智能靶式流量计
- 24小时客服电话：0517-86910038
-
二.HLY- LB产品特点
耐高温、高压：从-80℃至+200℃，压力可达10MPa适用各种口径：φ15～φ1500mm适用于液体、气体、蒸汽的测量可测量低流速介质，流速大于0.1m/s即可测量（雷诺数大于1000即可）可测量粘度大，含有泥沙的介质计量准确，精度高，高可达0.2%（特殊订购）压损小，小口径是标准孔板的一半，大口径明显减小三.HLY- LB技术参数
|
公称口径及压力 |
法兰式：DN15～DN300mm（压力1.6～10MPa） |
|
夹持式：DN15～DN300mm（压力1.6～10MPa） |
|
|
插入式：DN150～DN1500mm（压力1.6～10MPa） |
|
|
螺纹式：DN15～DN50mm（压力1.64MPa） |
|
|
精确度 |
±0.5%～±2.5%FS 标准型：±1.0%FS |
|
介质温度 |
－40℃～+200℃（超过100℃加散热片，超过200℃或低于-30℃加夹套装置） |
|
环境温度 |
-40℃～+85℃（液晶不会损坏）液晶正常工作在-30℃～+80℃ |
|
供电电源 |
24VDC二线制4～20mA(12VDC～32VDC) |
|
电池型：3.6V@7.5AH锂电池，可持续使用三年 |
|
|
信号输出 |
4～20mA |
|
测量管材质 |
不锈钢304、316或其他 |
|
防爆标志 |
本安型ExiaIICT5,隔爆型ExdIIBT6 |
|
电缆接口 |
隔爆型1/2NPT内螺纹，其他M20×1.5内螺纹 |
|
液晶显示 |
瞬时流量显示数值范围：0～50000（可带小数点） |
|
累积流量显示数值范围：0～99999999（可带小数点）自动复位 |
|
|
外壳材质 |
铸铝 |
|
负载特性 |
RLmax=50*(电源电压-12)Ω@24V |
|
防护等级 |
IP65 |
四.HLY- LB产品分类
| 仪表型号 | LB-1 | LB-2 | LB-3 | LB-4 |
| 信号输出 | 无 | 4-20mA | 4-20mA | 4-20mA |
| 供电电源 | 锂电池 | 24VDC±15% | 24VDC±15% | 24VDC±15% |
| 通讯接口 | 无 | 可选RS485 | 可选RS485 | 可选RS485 |
| 精度等级 |
液体：1.0级 气体：1.0级 蒸汽：1.5级 |
液体：1.0级 气体：1.0级 蒸汽：1.5级 |
||
| 显示器 | 有 | 有 | ||
| 仪表材质 | 304SS | 304SS | ||
| 防爆等级 | 可选ExiaIICT5或ExdIIBT6 | 可选ExiaIICT5或ExdIIBT6 | ||
| 防护等级 | IP65 | IP65 | ||
| 整机功耗 | < 1W | < 1W | ||
| 仪表通经 | DN15～DN1500 | DN15～DN1500 | ||
| 安装方式 | 螺纹、法兰式、夹持式、插入式 | 螺纹、法兰式、夹持式、插入式 | ||
| 耐压等级 | 可选1.6MPa或2.5MPa | 可选1.6MPa或2.5MPa | ||
| 介质温度 | -40℃～250℃、-40℃～350℃ | -40℃～250℃、-40℃～350℃ | ||
| 环境温度 | -20℃～60℃ | -20℃～60℃ | ||
