规 格

说      明

公称通径(mm)

15，25，40，50，65，80，100，125，150，200，250，300，(200～2000 插入式)

公称压力(MPa)

DN15-DN200 4.0(>4.0 协议供货)，DN250-DN300 1.6(>1.6 协议供货)

介质温度(℃)

压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货）

本体材料

1Cr18Ni9Ti，(其它材料协议供货)

允许振动加速度

压电式:0.2g 电容式:1.0～2.0g

精确度

±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS

范围度

1：6～1：30

供电电压

传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电型：3.6V 电池

输出信号

方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA

压力损失系数

符合JB/T9249 标准Cd≤2.4

防爆标志

本安型：ExdⅡia CT2-T5 隔爆型：ExdⅡCT2-T5

防护等级

普通型IP65 潜水型IP68

环境条件

温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa

适用介质

气体、液体、蒸汽

传输距离

三线制脉冲输出型：≤300m，两线制标准电流输出型(4～20mA)：负载电阻≤750Ω

型 号

代      码

说     明

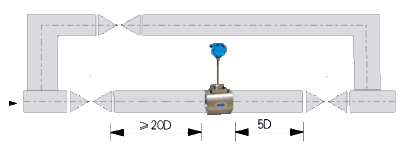

HLY-LU

□

□

-□□

/□□

-□

□

-□

-□

涡街流量仪表

G

传感器

检测

方式

B

E

压电式传感器

电容式传感器

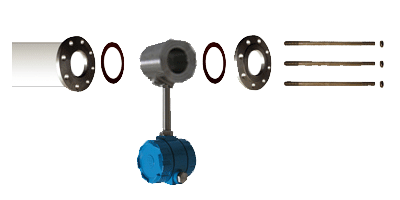

连接

方式

1

2

3

4

法兰连接型

法兰卡装型

简易插入型

球阀插入型

测量

介质

2

3

4

气 体

液 体

蒸 汽”

公称

通径

01

02

03

04

05

06

08

10

12

15

20

25

30

15mm

20mm

32mm

40mm

50mm

65mm

80mm

100mm

125mm

150mm

200mm

250mm

300mm

使用

环境

P

B

不防爆

防爆型

信号

输出

1

2

3

4

5

6

脉冲输出

4～20mA 电流输出，液晶显示

RS-485 通讯

电池供电，不带温度、压力补偿

温压补偿一体，4～20mA 电流输出型

温压补偿一体，电池供电型

选型说明

例如： HLY-LU满管型电容式涡街流量仪表，法兰卡装型连接，介质为蒸汽，仪表通径为DN50，普通4～20mA 电流信号输出

仪表型号
